一：主要技术参数
型 号 | XTQ-100H | XTQ-70H | XTQ-50H | XTQ-30H | XTQ-20H | XTQ-15H |
额定容量 （干物）kg | 85-100 | 60-70 | 44-50 | 25-30 | 15-20 | 10-15 |
洗衣机容量L | 920 | 708 | 540 | 320 | 199 | 149 |
电机功率KW | 7.5 | 5.5 | 4 | 3 | 1.5 | 1.5 |
电加热功率KW | 60 | 45 | 30 | 20 | 15 | 10 |
洗衣/均布转速rpm | 31/65 | 33/70 | 35/75 | 36/72 | 50/90 | 50/90 |
中速脱水转速rpm | 310 | 350 | 380 | 420 | 450 | 450 |
高速脱水转速rpm | 680 | 680 | 760 | 780 | 890 | 890 |
蒸汽管通径mm | 25 | 20 | 20 | 15 | 15 | 15 |
冷热水管通径mm | 50 | 40 | 40 | 32 | 32 | 32 |
蒸汽压力mpa | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
自来水压力mpa | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
压缩空气工作压力mpa | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 | 0.5-0.6 |
每车耗水量kg | 1800 | 1440 | 1000 | 720 | 500 | 380 |
每车耗蒸汽量kg | 50 | 45 | 30 | 20 | 18 | 15 |
压缩空气流量m3/m | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 |
电源三相四线 （铜线，缆线）mm | 6 | 6 | 4 | 4 | 4 | 4 |
电源V/相/HZ | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 | 380/3/50 |
外型尺寸 （长Ⅹ宽Ⅹ高）mm | 1760Ⅹ2050Ⅹ2100 | 1720*2010*1950 | 1600Ⅹ1910Ⅹ1900 | 1300Ⅹ1520Ⅹ1760 | 1200Ⅹ1100Ⅹ1590 | 1200Ⅹ1100Ⅹ1560 |
整机重量kg | 3130 | 2800 | 2600 | 1900 | 1200 | 950 |
二：概述

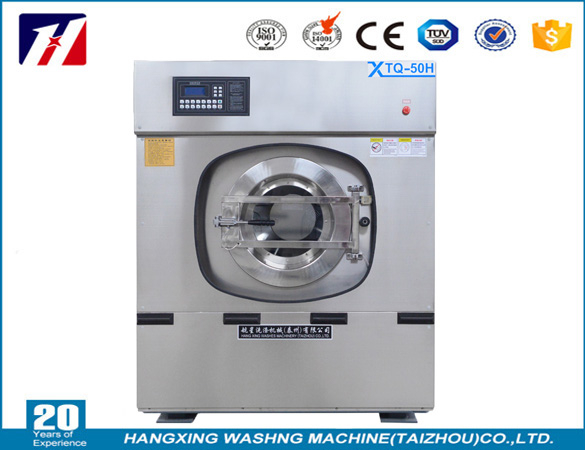

XTQ型变频调速全自动洗涤脱水机是我厂研制成功的系列洗涤配套设备，适合于洗涤量较大的宾馆、饭店、医院、部队、洗涤行业、院校等企事业单位，洗涤棉、毛、麻、化纤等衣物以及床被、台布、毛巾等物品的理想设备，本设备具有自动化程度高、洗涤容量大、效果好、能耗低、噪音振动小、外形新颖美观、设计合理等优点，深受广大用户的欢迎，同时希望广大用户提供更合理的改进建议，以便进一步提高本设备的性能和质量，更好地为广大用户服务。
三：主要特点
1：本设备采用滚筒式洗衣缸和利用水流的均匀分布达到衣物平衡的目的，结合特殊的避震装置（简称为吸震），保护了周围的环境。
2：本设备采大功率变频器装置，使它能在一个电动机带动下，可使洗涤、均布、中脱和高脱四种转速轻松地一次完成，它不仅结构紧凑，而且操作也方便。
3：本设备采用全自动水洗机液晶显示电脑控制器，具有良好的全中文人机对话界面。该机自动化程度高、安全、稳定、可靠，可实现初洗、洗涤、消毒、过清、漂白、脱水等全过程的自动化，同时具有手动控制装置，可轻松地触摸按钮，任意洗涤、过清、以及高速脱水、操作方便、使用灵活。
4：本设备洗衣缸采用了单开门，使用户装料和出料大为方便，由此也减轻了操作人员的劳动强度。
5：本设备各控制阀采用气动及电动控制，因此动作迅速可靠，对周围环境无污染，又便于维修。
6：本设备洗衣机内胆、外壳等主要部件均采用优质不锈钢制成，不光表面光滑强度高，同时耐腐蚀性强，经久耐用。

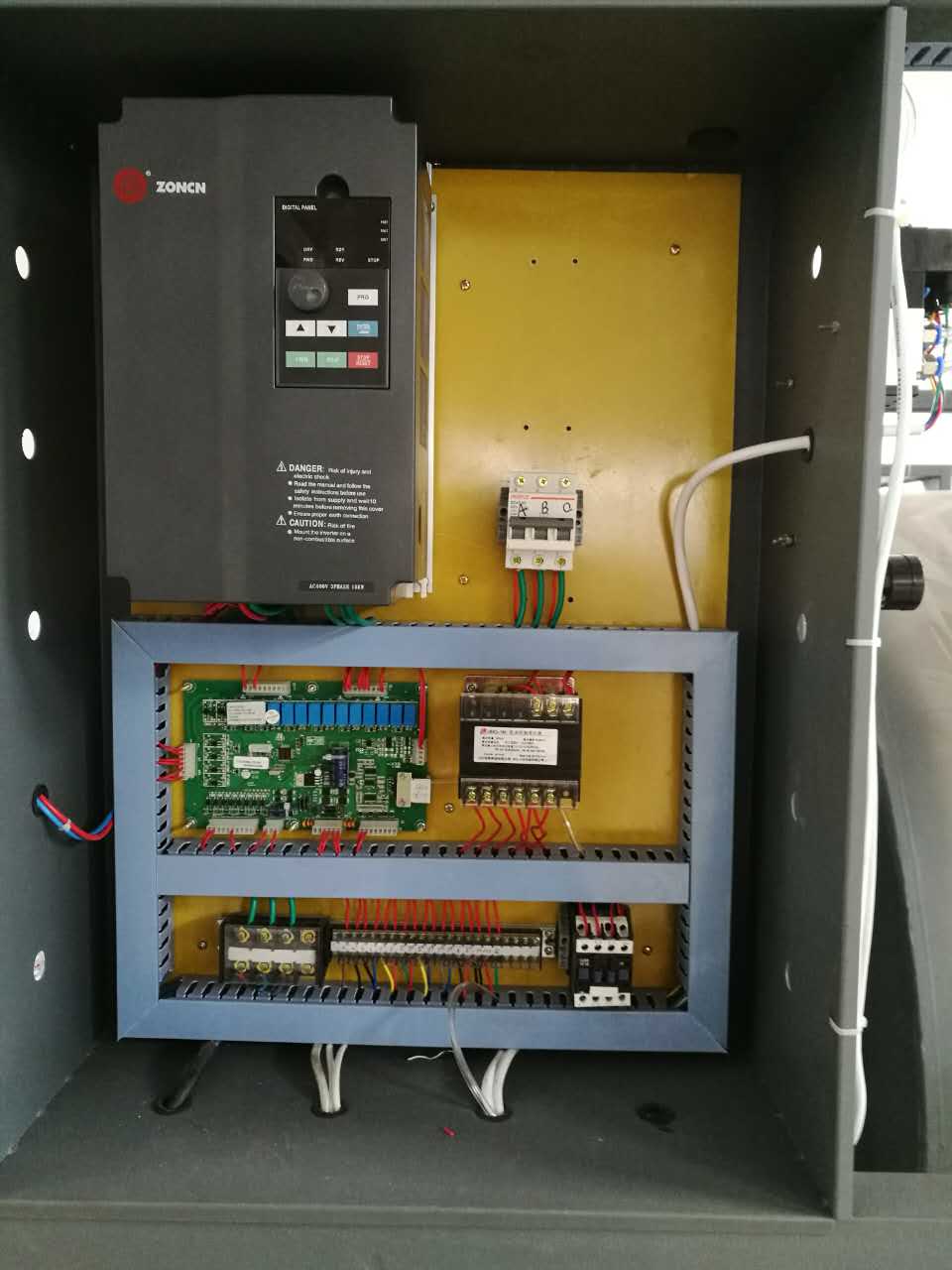

7：本设备电器控制箱与整机连在一起，结构紧凑，便于运输、安装与维修。
8：本设备为箱底柜架结构，因此无漏水、无污染环境的现象，可保持场地的清洁。

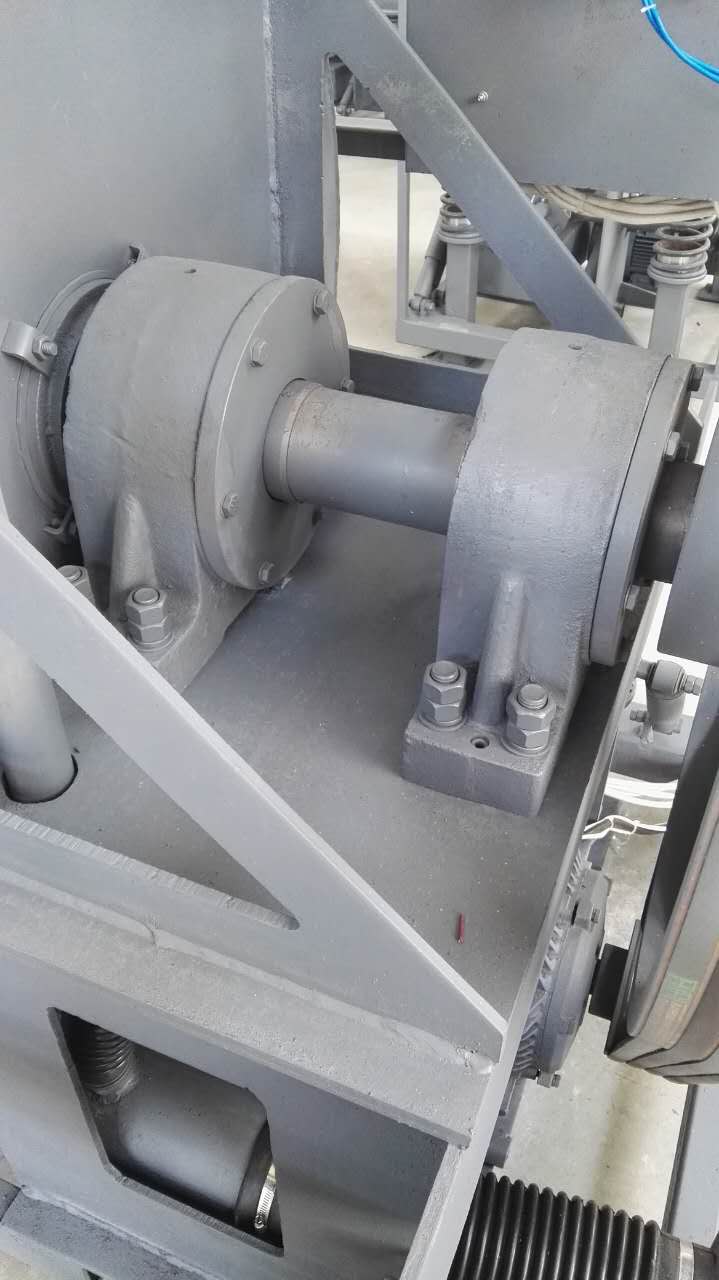

9：本设备采用三角带传动，因而传动稳定、可靠、噪声小、维修方便。
